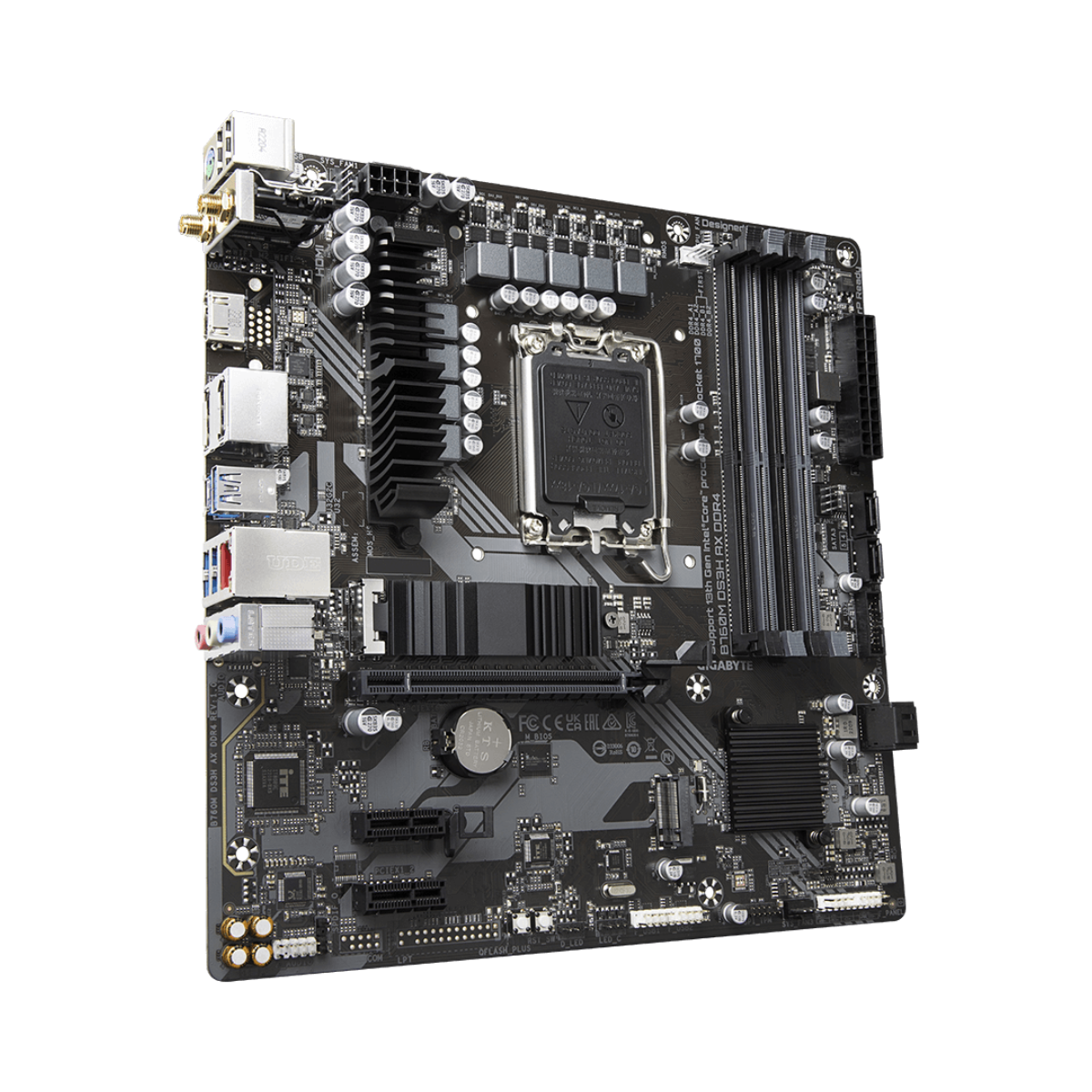

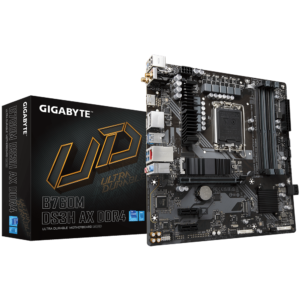

Motherboard Gigabyte B760M DS3H AX DDR4 1.2 LGA1700

Motherboard Gigabyte B760M DS3H AX DDR4 1.2 LGA1700

• 1. Zócalo LGA1700: compatibilidad con procesadores ^Intel® Core™, Pentium® ^Gold y Celeron® ^de 14.ª, 13.ª y 12.ª generación
  2. La caché L3 varía según la CPU

  (Consulte la “Lista de soporte de CPU” para obtener más información).

• Conjunto de chips
  1. Chipset Intel® B760 ^Express
• Memoria
  1. Compatibilidad con módulos de memoria DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s
  2. 4 zócalos DIMM DDR que admiten hasta 128 GB (capacidad de DIMM individual de 32 GB) de memoria del sistema
  3. Arquitectura de memoria de doble canal
  4. Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
  5. Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer y sin ECC
  6. Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)

  (Consulte la “Lista de soporte de memoria” para obtener más información).

• Gráficos integrados

  Procesador de gráficos integrado: compatibilidad con gráficos Intel® ^HD :

  1. 1 puerto HDMI, compatible con una resolución máxima de 4096 x 2160 a 60 Hz
     * Compatible con la versión HDMI 2.1 y HDCP 2.3.
     ** Compatible con puertos compatibles con HDMI 2.1 TMDS nativos.
  2. 1 x DisplayPort, compatible con una resolución máxima de 4096 x 2304 a 60 Hz
     * Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3
  3. 1 x DisplayPort, compatible con una resolución máxima de 4096 x 2304 a 60 Hz
     * Compatibilidad con la versión DisplayPort 1.2.

  (Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).

  Admite hasta tres pantallas al mismo tiempo.

• Audio
  1. ^Códec de audio Realtek®
  2. Audio de alta definición
  3. 2/4/5.1/7.1 canales
     * Puede cambiar la funcionalidad de un conector de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda a la configuración de audio del software de audio.
  4. Soporte para salida S/PDIF
• Red local
  1. Chip LAN Realtek® ^{2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)}
• Módulo de comunicación inalámbrica

  AMD Wi-Fi 6E RZ608 (MT7921K) (para PCB rev. 1.0)

  1. WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
  2. BLUETOOTH 5.2
  3. Admite el estándar inalámbrico 11ax de 80 MHz y una velocidad de datos de hasta 1,2 Gbps

  Intel® Wi-Fi 6E AX210 (para PCB rev. 1.1 ⁾

  1. WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
  2. BLUETOOTH 5.3
  3. Admite el estándar inalámbrico 11ax de 160 MHz y una velocidad de datos de hasta 2,4 Gbps

  Intel® Wi-Fi 6E AX211 (para PCB rev. 1.2 ⁾

  1. WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
  2. BLUETOOTH 5.3
  3. Admite el estándar inalámbrico 11ax de 160 MHz y una velocidad de datos de hasta 2,4 Gbps

  Realtek® Wi-Fi 6E RTL8852CE (para PCB rev. 1.3 ⁾

  1. WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
  2. BLUETOOTH 5.3
  3. Admite el estándar inalámbrico 11ax de 160 MHz y una velocidad de datos de hasta 2,4 Gbps

  (La velocidad de datos real puede variar según el entorno y el equipo).

• Ranuras de expansión

  UPC:

  1. 1 ranura PCI Express x16, compatible con PCIe 4.0 y funcionando a x16
     * La ranura PCIEX16 solo admite una tarjeta gráfica o un SSD NVMe.

  Conjunto de chips:

  1. 2 ranuras PCI Express x1, compatibles con PCIe 3.0 y funcionando a x1
• Interfaz de almacenamiento

  UPC:

  1. 1 conector M.2 (Socket 3, clave M, tipo 2280, compatible con SSD PCIe 4.0 x4/x2) (M2A_CPU)

  Conjunto de chips:

  1. 1 conector M.2 (Socket 3, clave M, tipo 2280, compatible con SSD PCIe 4.0 x4/x2) (M2P_SB)
  2. 4 conectores SATA de 6 Gb/s

  Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA

• USB

  Conjunto de chips:

  1. 1 puerto USB Tipo-C® ^en el panel posterior, con soporte USB 3.2 Gen 2
  2. 5 puertos USB 3.2 Gen 1 (3 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
  3. 2 puertos USB 2.0/1.1 en el panel posterior

  Chipset + 2 concentradores USB 2.0:

  1. 4 puertos USB 2.0/1.1 disponibles a través de los conectores USB internos
• Conectores de E/S internos
  1. 1 conector de alimentación principal ATX de 24 pines
  2. 1 conector de alimentación ATX de 12 V y 8 pines
  3. 1 x conector de ventilador de CPU
  4. 3 cabezales de ventilador del sistema
  5. 1 x cabezal de tira LED direccionable
  6. 1 x cabezal de tira de LED RGB
  7. 2 conectores M.2 Socket 3
  8. 4 conectores SATA de 6 Gb/s
  9. 1 x encabezado del panel frontal
  10. 1 x encabezado de audio del panel frontal
  11. 1 x encabezado USB 3.2 Gen 1
  12. 2 conectores USB 2.0/1.1
  13. 1 encabezado de módulo de plataforma confiable (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
  14. 1 x encabezado de salida S/PDIF
  15. 1 botón Q-Flash Plus
  16. 1 botón de reinicio
  17. 1 x puente de reinicio
  18. 1 x puente CMOS transparente

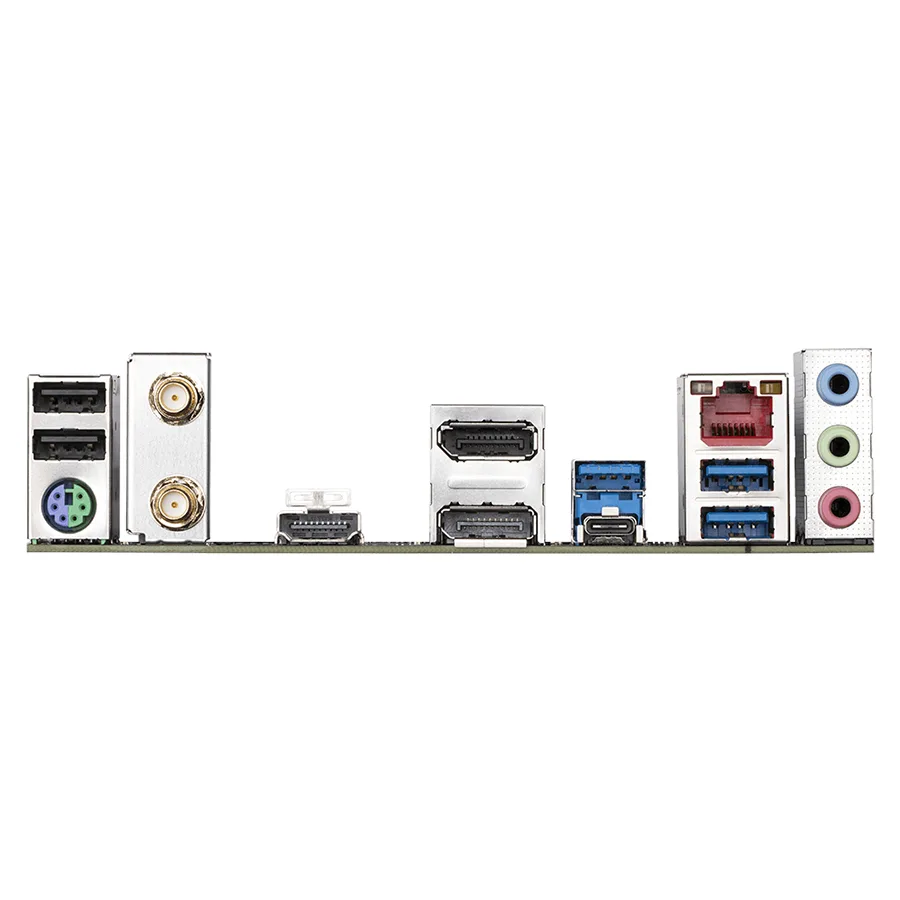

• Conectores del panel posterior
  1. 2 puertos USB 2.0/1.1
  2. 1 puerto de teclado/ratón PS/2
  3. 2 conectores de antena SMA (2T2R)
  4. 1 puerto HDMI
  5. 2 puertos DisplayPort
  6. 3 puertos USB 3.2 Gen 1
  7. 1 puerto USB tipo C® ^, compatible con USB 3.2 Gen 2
  8. 1 puerto RJ-45
  9. 3 conectores de audio
• Controlador de E/S
  1. Chip controlador de E/ ^S iTE®
• Monitoreo de hardware
  1. Detección de voltaje
  2. Detección de temperatura
  3. Detección de la velocidad del ventilador
  4. Detección del caudal de refrigeración por agua
  5. Advertencia de fallo del ventilador
  6. Control de velocidad del ventilador
     *La compatibilidad de la función de control de velocidad del ventilador dependerá del enfriador que instale.
• BIOS
  1. 1 memoria flash de 128 Mbit
  2. Uso de BIOS UEFI AMI con licencia
  3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Características únicas
  1. Compatibilidad con GIGABYTE Control Center (GCC)
     * Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones compatibles con cada aplicación también pueden variar según las especificaciones de la placa base.
  2. Compatibilidad con Q-Flash
  3. Compatibilidad con Q-Flash Plus
• Software incluido
  1. Norton ^® Internet Security (versión OEM)
  2. Software de gestión del ancho de banda de LAN
• Sistema operativo
  1. Compatibilidad con Windows 11 de 64 bits
  2. Compatibilidad con Windows 10 de 64 bits
• Factor de forma
  1. Factor de forma Micro ATX; 24,4 cm x 24,4 cm
